超聲波測量

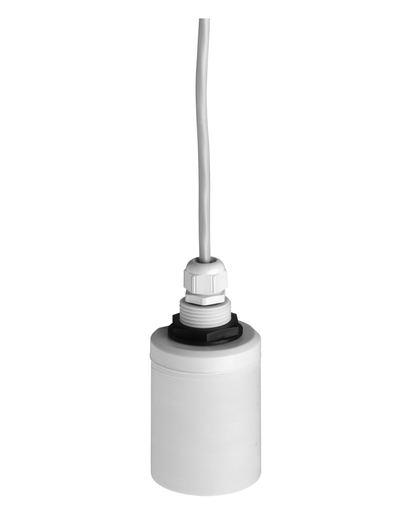

行程時間原理  Prosonic FDU91

用于物位測量和流量測量的超聲波傳感器，可連接物位變送器FMU9x（測量范圍可達10m）

FDU91超聲波傳感器適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸式物位測量，免維護，也可用于明渠和測量堰的流量測量。測量值不受介電常數、密度或濕度的影響，傳感器的自我清潔功能可消除介質黏附對測量的影響。適用于爆炸危險區域； 最大測量范圍: 液體10m(33ft）, 固體 5m（16ft)

產品規格參數

過程溫度

-40...80 °C

(-40...176 °F)

過程壓力（絕壓）/最大過壓限定值

0.7...4 bar abs

(10...58 psi)

最大測量距離

5 m (16ft)

主要接液部件

PVDF（整體焊接，IP68 / NEMA 6P）

測量精度

+/- 2mm + 測量距離的0.17%

優勢

內置溫度傳感器用于行程時間校準。即使溫度發生變化，也能進行精確測量

密封焊接的PVDF傳感器，用于最高級別的抗腐蝕性測量場合

適合在惡劣的氣候條件下使用，傳感器和變送器可分開安裝，最大安裝間距300m

傳感器自我清潔功能，可減少黏附形成

內置自動傳感器檢測，連接物位變送器FMU90 /FMU95，調試便捷

防護等級IP68

傳感器帶加熱功能（可選），防止結冰，確保測量值可靠

應用領域

適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸物位測量；明渠和測量堰的流量測量。 最大測量范圍: 液體：10m, 固體：5m；適用于爆炸危險區域；其它測量范圍：FDU92: 液體20m，固體：10m；FDU93：液體：25m，固體：15m； FDU95: 固體：45m；FDU96: 固體：70m

特征和規格

連續料位測量

連續液位測量

液體

測量原理

超聲波

特點/應用

分離型儀表，采用現場型外殼或頂帽式盤裝外殼，適用機柜安裝型儀表，傳感器和變送器間間隔300m

電源/通信

四線制（HART、Profibus DP）

測量精度

+/- 2mm + 測量距離的0.17%

環境溫度

-40...80 °C

(-40...176 °F)
